Шлейф scher-khan

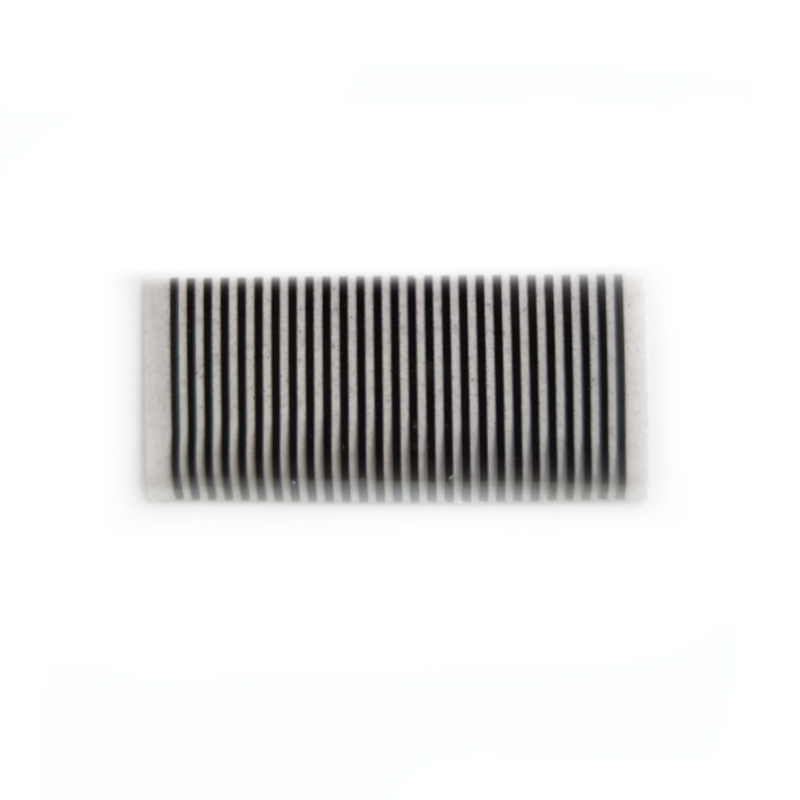

Шлейф дисплея для брелока Scher-Khan (токопроводящий гибкий шлейф)

Описание товара:

Токопроводящий гибкий шлейф для брелоков автосигнализаций Scher-Khan Magicar — это специализированный ремонтный компонент, предназначенный для восстановления соединения между жидкокристаллическим (ЖК) дисплеем и печатной платой пульта управления. В процессе эксплуатации брелок часто подвергается температурным перепадам, вибрациям и механическим воздействиям от падений. Со временем заводской клеевой слой шлейфа пересыхает, а графитовые или металлизированные дорожки отслаиваются от контактов платы или стекла. Основные признаки неисправности шлейфа — на экране исчезают отдельные сегменты (символы или цифры отображаются наполовину), картинка пропадает при нажатии на корпус брелока или дисплей полностью перестает показывать информацию при сохранении подсветки и звуковых сигналов. Замена старого шлейфа на новый позволяет полностью восстановить корректное отображение всех пиктограмм и индикаторов.

Основные преимущества:

• Высокая токопроводимость дорожек: Каждая дорожка шлейфа обладает минимальным внутренним сопротивлением, что обеспечивает стабильную и четкую передачу сигналов на матрицу дисплея без искажений и потери контрастности сегментов.

• Гибкость и долговечность основания: Шлейф изготовлен из тонкой и прочной полимерной ленты, устойчивой к изломам, изгибам и температурным деформациям, что гарантирует долгий срок службы пульта после проведения ремонта.

• Полное соответствие заводской геометрии: Количество контактов, их шаг (расстояние между дорожками) и общие размеры шлейфа строго соответствуют оригинальным спецификациям охранных комплексов Scher-Khan Magicar, обеспечивая точное совмещение с контактными площадками.

Технические характеристики устройства:

• Тип компонента — гибкий токопроводящий шлейф дисплея.

• Материал основы — гибкий диэлектрический полимер.

• Тип проводников — графитовые или металлизированные дорожки высокой проводимости.

• Тип соединения — под вклеивание (термопрессование с использованием специализированного оборудования) или под прижимную планку (в зависимости от конкретной ревизии платы).

Совместимость:

Шлейф разработан и полностью совместим со следующими моделями брелоков обратной связи серий:

• Scher-Khan Magicar 5 / Magicar 6

• Scher-Khan Magicar 7 / Magicar 8 / Magicar 9 / Magicar 10

• (Совместимость с конкретной моделью зависит от выбранной модификации шлейфа, проверяйте соответствие шага и количества контактов).

Важно перед покупкой! Ремонт брелоков Scher-Khan с использованием гибких шлейфов отличается высокой точностью. Конструкция соединения требует идеальной чистоты контактных площадок как на ЖК-стекле, так и на самой плате. Перед оформлением заказа обязательно убедитесь, что проблема кроется именно в шлейфе, а сам стеклянный дисплей не имеет внутренних трещин и сколов под металлическим обрамлением.

Комплектация:

В комплект поставки входит один токопроводящий гибкий шлейф для брелока Scher-Khan. Компонент поставляется в плотной защитной упаковке, предотвращающей перегибы, заломы и загрязнение контактных зон во время транспортировки.

Полезная информация для покупателя:

Процесс замены гибкого шлейфа является технически сложным и требует наличия специального инструмента и опыта. Для качественного монтажа (вклеивания) шлейфа обычно используется паяльник со специальной Т-образной насадкой (Т-жало) и силиконовой термостойкой лентой-прокладкой, которая позволяет равномерно прогреть и прижать контакты к плате и стеклу при температуре около 180-200 градусов. Перед фиксацией нового шлейфа необходимо полностью удалить остатки старого клея с платы и дисплея с помощью спирта или специализированного очистителя. Если вы не обладаете опытом восстановления шлейфов на жидких кристаллах, настоятельно рекомендуется обратиться в специализированную мастерскую по ремонту автоэлектроники или сервисный центр по ремонту мобильных телефонов.
