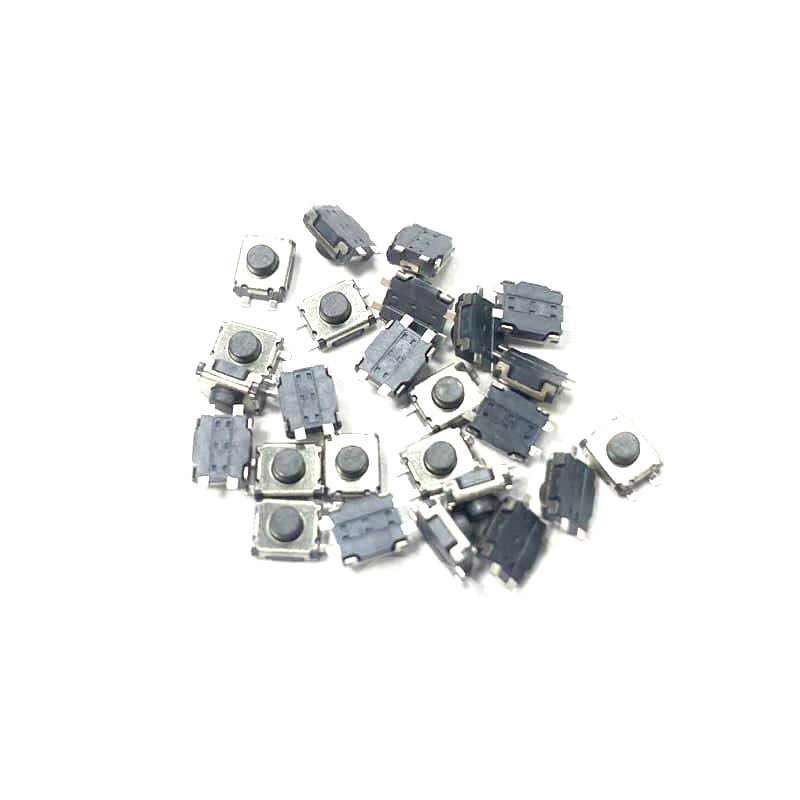

Кнопка 4 контакта 3*3.5*2 мм

Кнопка 4 контакта (размер 3х3х1.5 мм, общая высота 2 мм) для брелоков автосигнализаций

Описание товара:

Миниатюрная тактовая (микропереключатель) SMD-кнопка на 4 контакта — это ультракомпактный радиокомпонент, применяемый для прецизионного ремонта и восстановления печатных плат современных автомобильных брелоков, смарт-ключей и универсальных пультов дистанционного управления. Микроскопические размеры этой кнопки обусловлены плотной компоновкой элементов внутри современных тонких корпусов. В процессе эксплуатации микропереключатели подвергаются постоянным механическим нагрузкам, что приводит к износу внутренней мембраны. Если пульт перестал откликаться на нажатия, требует сильного физического давления для срабатывания, кликает через раз или клавиша полностью провалилась, замена изношенного микрика вернет заводскую четкость управления устройством.

Основные преимущества:

• Миниатюрный низкопрофильный корпус: Специализированные габариты (3х3 мм при высоте корпуса 1.5 мм) позволяют монтировать кнопку в самые плотные и тонкие печатные платы, где важен каждый десятый доля миллиметра свободного пространства.

• Четырехконтактная конструкция (4-pin): Наличие четырех выводов обеспечивает повышенную механическую прочность фиксации элемента на плате, защищая кнопку от отрыва при резких нажатиях, а также позволяет использовать её в схемах с дублированием дорожек для максимальной надежности контакта.

• Четкий тактильный отклик: Несмотря на субмикроскопические размеры, кнопка обладает выраженным, информативным щелчком («кликом»), сигнализирующим о замыкании контактов.

Технические характеристики устройства:

• Тип монтажа — поверхностный (SMD / SMT).

• Количество контактов (выводов) — 4 pin.

• Геометрические размеры основания: длина — 3 мм, ширина — 3 мм.

• Высота пластикового корпуса — 1.5 мм.

• Полная высота (вместе с нажимным толкателем) — 2 мм.

• Конфигурация выводов — плоские боковые площадки под поверхностную пайку.

Совместимость:

Благодаря своей ультракомпактной архитектуре, данная кнопка на 4 контакта является стандартом для ремонта:

• Современных брелоков автосигнализаций с плотной компоновкой плат (включая компактные дополнительные пульты без дисплея StarLine, Pandora, Pantera).

• Штатных чип-ключей, смарт-ключей и выкидных ключей большинства современных марок автомобилей (Toyota, Lexus, Honda, Nissan, Mazda, Hyundai, Kia, Ford, кузова современных моделей ВАЗ/Lada).

• Внутренних плат оригинальных и сторонних пультов для ворот, шлагбаумов и роллет.

Важно перед покупкой! Из-за очень мелких габаритов данную кнопку легко перепутать с другими микропереключателями. На рынке существуют схожие кнопки размером 3х3 мм, но с общей высотой толкателя 2.5 мм, 3 мм или плоские (высотой менее 1.5 мм). Перед оформлением заказа обязательно измерьте изношенную кнопку на вашей плате с помощью штангенциркуля или микрометра, чтобы убедиться, что полная высота от текстолита платы до верхушки толкателя составляет ровно 2 мм.

Комплектация:

В комплект поставки входит одна тактовая четырехконтактная SMD-кнопка размером 3х3х1.5 мм (высота 2 мм). Компонент поставляется в индивидуальной защитной блистерной упаковке или антистатическом пакете, исключающем повреждение хрупких ножек.

Полезная информация для покупателя:

Ремонт компонентов такого размера относится к категории ювелирных работ и требует специализированного оборудования. Для демонтажа старого микрика и установки нового настоятельно рекомендуется использовать термовоздушную паяльную станцию (паяльный фен) с тонким соплом и возможностью регулировки температуры в пределах 290–310°C, а также качественный жидкий флюс-гель и тонкий припой (желательно с содержанием серебра или классический ПОС-61). Самостоятельная пайка обычным массивным паяльником сопряжена с риском расплавить пластиковый толкатель кнопки или сорвать микроскопические контактные дорожки с платы брелока. Если у вас нет опыта работы с SMD-компонентами размера 0805/0603 и мельче, лучше доверить эту процедуру мастеру по ремонту смартфонов или специалисту по автоэлектронике.
